軟化水設備中離子交換樹脂表面被鐵化物膠體覆蓋或樹脂內部的交換孔道被鐵的膠體等堵塞，使樹脂的工作交換容量和再生交換容量明顯降低，但樹脂結構無變化，這種現象叫樹脂的鐵“中毒”。
1、污染原因分析
造成樹脂鐵“中毒”的原因主要有4方面：①水源是含鐵量高的地下水或被鐵污染的地表水；②進水管道或交換器內部被腐蝕產生了鐵化物;③再生劑中含有鐵雜質；④水中含有大分子有機物。
陽樹脂的鐵“中毒”一般只發生在以食鹽為再生劑的軟化水過程中，主要有兩種情況，一種是當鐵以膠態或懸浮鐵化物的形式進入鈉離子交換器后，被樹脂吸附，并在樹脂表面形成一層鐵化物的覆蓋層，阻止了水中的離子與樹脂進行有效接觸;另一種是鐵以Fe2+形式進入交換器，與樹脂進行交換反應，使Fe2+占據在交換位置上，因Fe2+很容易被氧化成高價鐵化物，沉積在樹脂內部，堵塞了交換孔道。
陰樹脂發生鐵“中毒” 的主要原因也有以下兩種：一是再生陰樹脂的堿純度達不到規定標準，特別是液態堿中含有鐵的化合物較多時，更容易使陰樹脂中毒;二是水中含有大分子有機物時，容易與鐵形成螯合物(即有機鐵)，它可以與強堿性陰樹脂進行交換反應，集結在交換基團的位置上，堵塞樹脂的交換孔道，使交換容量和再生容量下降，再生效率降低，再生劑與清洗水耗量增加，進一步導致樹脂鐵“中毒”。
2 污染鑒別方法

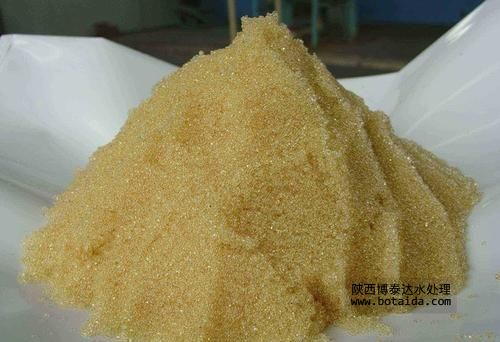

① 外觀顏色鑒別。發生鐵“中毒”的樹脂，從外觀上看，顏色由透明的黃色(陽樹脂)或乳白色(陰樹脂)明顯變深，嚴重者甚至呈黑色。
②試驗鑒別。通過測定水的含鐵量來判定樹脂鐵“中毒”的程度，這是一種較為準確的方法。
將“中毒”樹脂用清水洗凈，浸泡在10%的食鹽水中再生約30分鐘，傾去鹽水再用蒸餾水(或除鹽水)洗滌2～3次，從中取出一部分樹脂放入試管或玻璃瓶中，隨后加入6mol/L的鹽酸(體積約為樹脂的2倍)，蓋嚴振蕩15分鐘后，然后取出酸液注入另一潔凈試管中，滴入飽和的亞鐵氰化鉀溶液，從試液生成普魯士藍的顏色深淺(由淡藍色至棕黑色)，可以判斷樹脂鐵“中毒”的程度。
如需要產品及技術服務，請撥打服務熱線：13659219533
選擇陜西博泰達水處理科技有限公司，你永遠值得信賴的產品！
了解更多，請點擊www.qsphotos.com
