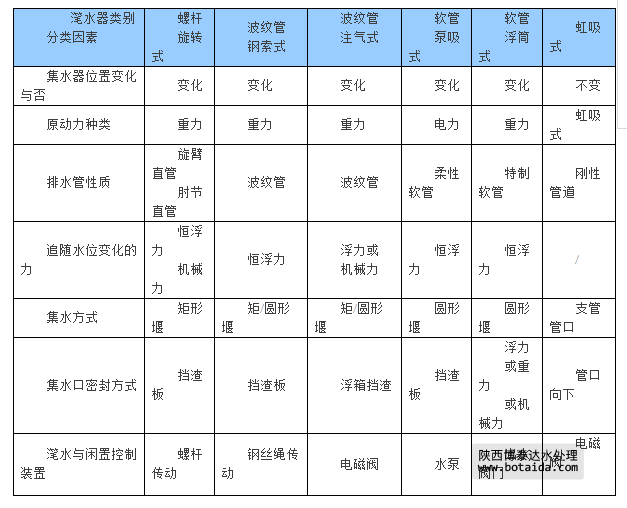

潷水器結構形式劃分：

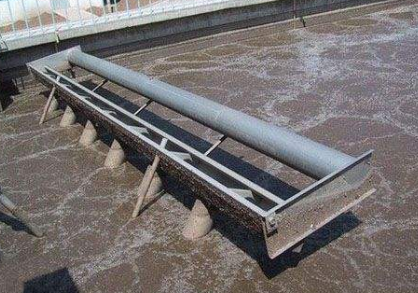

螺桿式旋轉潷水器
旋轉式潷水器一般用于大型SBR反應池中排水，其潷水深度一般可至3m左右。由于其機構限制，對堰口移動速率有較高要求，設計應根據不同的工藝要求，采取可靠的控制堰口移動速率的措施。一般應采取等速率移動形式，當采用其他機構，而不能使集水口均速下降時，應考慮速度補償措施或設立伺服機構。
旋轉式潷水器由集水槽、排水管、回轉支座、連桿裝置、導軌及傳動裝置等組成。
當需要排水時，控制元件給出信號（全自動型通過泥水界面計或OPR測定儀等元器件；半自動型通過液位計、時間繼電器等元件），指令傳動裝置工作，螺母旋轉，螺桿均速下降，撐桿按一定軌跡運動，使集水堰槽按設定速度下移，完成均量潷水。
當潷水結束后，可由液位控制儀給出最低極限信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。
在進水水位上升的速度大于集水堰槽上升的速度時，可考慮采用變極電機，使集水堰槽復位速度加快；也可采用開合螺母，當集水堰槽上移時，開合螺母脫開，使集水堰槽依靠浮力上移。
如將潷水過程安排在沉淀過程中，首先應考慮潷水范圍問題，確保集水堰槽的下移速度不大于污泥下沉速度，在保證不影響污泥沉淀的同時，縮短循環周期時長。
波紋管鋼索式和注氣式潷水器
波紋管潷水器總體一般由浮筒、堰槽、柔性排水管和導軌等組成，追隨水位變化的力可以是恒浮力，也可以是變浮力，還可以是機械力。柔性排水管可以是橡膠軟管，也可以是波紋管。一般考慮排水管子越粗柔性越差，故此類潷水器流量不宜過大，一般為150~200m3/h。
波紋管注氣式潷水器
依靠給浮筒或浮箱內注氣，產生浮力，使集水堰槽浮出水面而使潷水器閑置；反之進行潷水。由于其追隨水位變化的力是浮力，故通常也稱為浮筒式潷水器。如下圖所示。
波紋管鋼索式潷水器
依靠安裝在工作橋上的驅動裝置，吊起集水堰槽使之浮出水面而閑置；反之放松鋼絲繩而潷水。
軟管泵吸式潷水器
軟管泵吸式潷水器主要浮筒、潛水泵、柔性排水管和導軌組成，其追隨水位變化是靠浮力，也依靠排水管的柔變或伸縮，泵的吸入口用檔板式浮筒圍住，阻止浮渣的流入。曝氣時吸入口會進入污水，故潷水前必須先排污水。

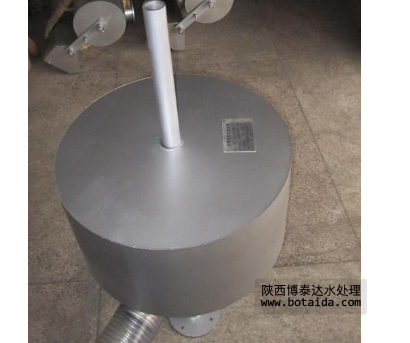

軟管浮筒式潷水器
近年來，國內在消化吸收國外最新型潷水器的基礎上研制了新型的、具有自我知識產權的無動力潷水器。這類潷水器主要由浮筒、潷水管、防渣閥、特制軟管和支架組成，其閑置和潷水均由用戶配備的池外閥門控制。集水堰口的密封力主要有球體重力和空心球浮力。
重球密封集水堰口的結構，在閑置階段，重球在重力和浮力的綜合作用下，由于重力大于浮力，所以重球堵住集水堰口，曝氣時的氣泡、浮渣、污泥均無法進入潷水管內，使潷水管內始終積蓄清水；需要排水時，與潷水管、特制軟管連通的池外閥門開啟，重球在重力、浮力和流動壓力的綜合作用下，重球離開集水堰口而被推向球籠另一端，清水從集水堰口進入潷水管內，通過特制軟管、閥門和外部管路而排放，直到水池水位到達最低水位時，池外閥門關閉，重球在重力的作用下又重新壓住集水堰口，完成一個循環。
